西门子PLC模块这类指示灯亮起,说明模块有故障了

发布时间: 2022-02-22  点击次数: 1600次
   西门子PLC模块的CPU面板上,有一系列的指示灯和拨码开关,它们的含义分别如下所示:
  1、EXTF红灯
  这个红色指示灯表示系统有外部错误,例如:系统连接有远程I/O模块ET200M,在ET200M的机架上有1个I/O模块出现故障,这时CPU的EXTF红灯会常亮。用户将出现故障的模块更换后,红灯会灭,恢复正常。
  2、REDF红灯
  这个红色指示灯在正常情况下是不亮的。如果红灯亮,表示系统的两个CPU在同步过程中发生错误,即2个CPU未实现同步,这时用户需要检查连接2个CPU的同步光纤是否连接正确,如果连接正确将CPU重新启动再观察是否还有此现象;如果红灯闪烁,表示系统的两个CPU正在进行同步过程中。
  3、BUS1F/BUS2F红灯
  这两个红色指示灯表示从站接口故障,其中BUS1F表示第一个接口,即MPI/DP端口;BUS2F表示第二个接口,即DP端口。如果指示灯红灯常亮的话,说明相应端口连接的从站或远程I/O模块通讯出现故障;如果红灯闪亮的话,说明相应端口连接的从站或远程I/O模块在CPU中未能找到,即通讯未建立。
  4、INTF红灯
  这个红色指示灯表示系统有内部错误,一般这个内部错误为软件错误。例如:用户使用STEP7软件进行程序设计,在程序中出现了OB35这个组织块中的程序量过大,运行周期超过了OB35规定的100ms,这时控制系统的CPU的INTF红灯会常亮,还有可能会出现CPU停机的情况。用户可以通过减少程序量,或者将OB35的部分程序添加到OB1中来解决此问题。
  5、FRCE黄灯
  这个黄色指示灯表示用户在使用STEP7编程软件中,有的变量使用了强制功能。为了控制系统软件逻辑的正常运行,用户需将强制输。

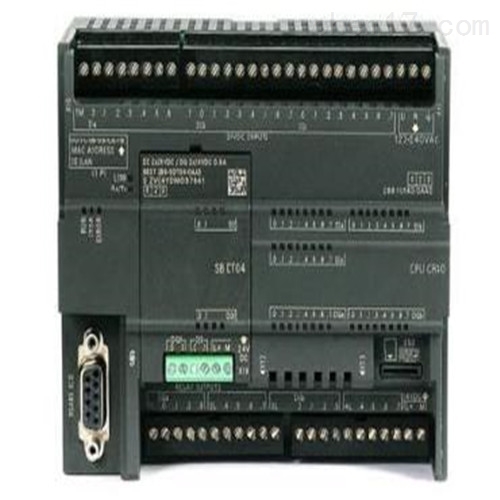

西门子PLC模块
